Mod. CD-23

Altitude Duplo Sentido

Informações técnicas

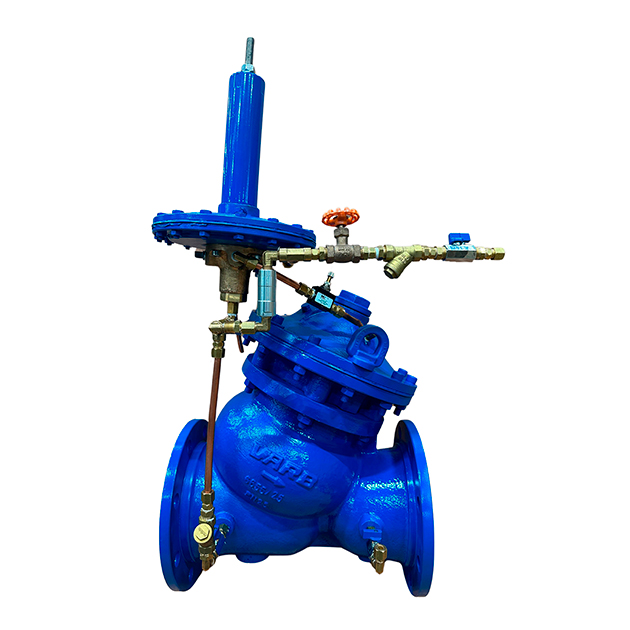

Mod. CD-23 Altitude Duplo Sentido

Família – Válvula de Controle Ação Indireta
Válvula de Controle – CÂMERA DUPLA

  • Auto Operada hidraulicamente através de câmera dupla e diafragma.
  • A Válvula de Controle modelo CD-23 é bidirecional, instalada na entrada de reservatórios, tem a função de controlar seus níveis máximo e mínimo, e inverter o fluxo quando a pressão da coluna de água do reservatório for maior que a pressão da rede de alimentação.
  • Função Controle de Nível Máximo e Mínimo: A válvula funciona por intermédio de um piloto de 3 vias que, comandado por um conjunto de diafragma e mola, proporciona a abertura total e fechamento total da válvula principal (1) nos níveis máximo e mínimo regulado. Esta válvula tem a característica de controlar uma diferença de nível máximo e mínimo na ordem de 1 metro, sendo recomendável para tubulações com velocidade de fluxo entre o,5 a 5 m/s.
  • Função Reversa de Fluxo: Quando a pressão da rede de alimentação estiver abaixo da pressão exercida pela coluna de água do reservatório, a válvula principal se abre invertendo o fluxo, retornando o fluido para a rede.
  • Alta capacidade de vazão com baixas perdas de carga.
  • Corpo amplo em “Y” ou ângulo – Perda de pressão minimizada
  • Fluxo semi reto – Fluxo linear

Padrão Construtivo da Válvula:

  • Corpo tipo Globo amplo em “Y”.
  • Extremidades:
    • Flangeadas: Conforme normas DIN 2531 ND6 ou ND10; ABNT PB-  15 PN10 ou PN16, ANSI-B 16,50 150 lbs ou outras

Tamanhos:
DN 2” – DN 12”; ( DN 50 mm a DN 300 mm ) .

Corpo:
Ferro fundido nodular ASTM A 536 GR.65.45.12, Aço Inoxidável  ASTM A  351 CF8, Aço Inoxidável ASTM A 351 CF8M ou Bronze SAE 40.

Tampa Superior:
Ferro fundido nodular ASTM A 536 GR.65.45.12, Aço Inoxidável  ASTM A  351 CF8, Aço Inoxidável ASTM A 351 CF8M ou Bronze SAE 40.

Tirantes, Parafusos, Porcas e Arruelas:
Aço Inoxidável AISI 304.

O´Ring:
Buna-N

Diafragma:
Reforçado de Nylon em EPDM, Buna-N, Neoprene ou Viton

Anel Obturador:
Aço Inoxidável AISI 304.

Disco de Fixação do Anel de Vedação do Obturador:
Aço Inoxidável AISI 304

Molas:
Aço Inoxidável AISI 316.

Bujão:
Latão

Circuito Piloto composto por:

02 Filtro “Y” : Para impedir ingresso de partículas no circuito de controle.

01 Válvula de esfera: Para isolar o circuito de controle quando no início da operação e durante a manutenção.

01 Piloto de Altitude: Comandar a abertura e fechamento da válvula principal (1) nos níveis máximo e mínimo.

01 Controle de Fluxo Abrir (opcional): Controla a velocidade de abertura da válvula principal (1).

01 Controle de Fluxo Fechar (opcional): Controla a velocidade de fechamento da válvula principal (1).

Interligação:  Tubing de Nylon, Tubing de latão OU Tubing de Aço Inox.

Dados técnicos:

Condições do Fluído que passara pela Válvula:

  • Temperatura -10 até 70 Graus Celsius.
  • Água tratada com PH entre 6,5 e 8,0.
