Atuador Pneumático Rotativo AT

Atuador Pneumático

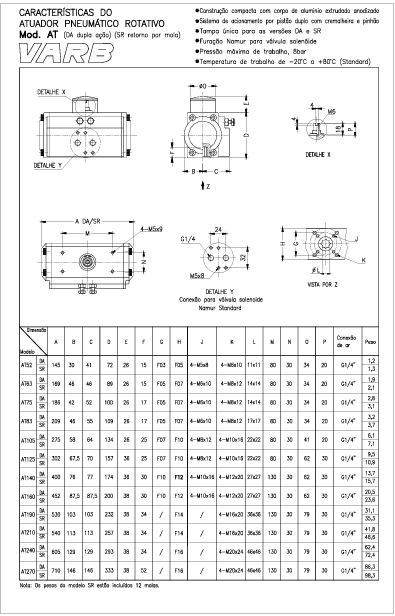

Informações técnicas

Atuador Pneumático Rotativo Tipo pinhão e cremalheira Mod. AT DA (DUPLA AÇÃO)/SR(RETORNO POR MOLA)

Os atuadores pneumáticos Mod. AT de dupla ação e retorno por mola são dispositivos utilizados para acionamento de válvulas tipo borboleta, esfera, macho, dampers, venezianas e dispositivos de 1/4 de volta em geral.

Sua forma construtiva é robusta e de simples manutenção.

Entre suas principais características destacam-se:

  • Giros 0 a 90°.
  • Batentes bidirecionais do curso do pinhão
  • Regulagem de fim de curso completamente externa, por parafuso, independentes das câmeras de ar evitando possíveis vazamentos.
  • Acoplamentos padrão ISO e NAMUR para conexão de válvulas solenoides e acessórios para automação padronizados.
  • Corpo em alumínio extrudado.
  • Tampas em alumínio injetado com pintura epóxi.
  • Pinhão em Aço.
  • Guias internos em material plásticos auto lubrificantes
  • O’rings em NBR
  • Furações para fixação do Atuador na válvula conforme ISO 5211.



Condições de operação

  • Condições de funcionamento, Ar de funcionamento seco ou lubrificado, ou gases não corrosivos o diâmetro máximo das partículas não deve ultrapassar 30 microns
  • Pressão mínima de trabalho, 2bar Pressão máxima de trabalho, 8bar
  • Temperatura de operação Standard; -20 °C~+80 °C
  • Ajuste fino do curso do pistão de ±5° para rotação de 0° a 90°
  • Aplicação Externo ou interno.



Tipos de operação

Conexão de suprimento de ar no corpo do atuador, e para válvula solenoide conforme padrão NAMUR.  A ponta de eixo namur e a conexão de montagem superior para controle de sinalização namur permite instalação direta de acessórios como sensores, caixa sinalizadora de fim de curso, posicionador.  A conexão de montagem na parte debaixo do atuador é projetada de acordo com os padrões ISO5211 e DIN3337 para montagem direta em caixas de engrenagens, válvulas ou suportes de montagem



Componentes Adicionais/Opcionais:

  • Posicionador Eletropneumático Mod.ALP-1000RDm53
  • Monitor de Posição “Valve-Control” Mod. CS07M e Mod. CS07M/S-PS
  • Monitor de Posição “Valve-Control” Mod. APL 210N
  • Válvula Solenoide NAMUR 5/2 Vias, comando simples ou duplo 220V – 110V 50/60HZ ou 24VCC
  • Silenciador / Controlador de Vazão para Válvula Solenoide NAMUR
  • Conexão 1/4″ BSP para Válvula Solenoide NAMUR
  • Silenciador 1/4″ BSP para Válvula Solenoide NAMUR
  • Silenciador/controlador de vazão 1/4″ BSP para Válvula Solenoide NAMUR
  • Lubrifil com Manômetro Escala 0-10 bar / 0-150 psi c/ Regulador para Pressão de Saída
  • Caixa Redutora de Emergência para Atuador Pneumático
